Fala galera, estou estudando bastante sobre arquitetura de software e uma coisa que me chamou bastante atenção foi o C4 model, que é uma forma de desenhar arquiteturas de software de forma simples e objetiva. Bora aprender?

Introdução

Diagramar um sistema é uma das formas mais eficientes de comunicar o que você está construindo para outras pessoas, mas muitas vezes por falta de padronização, os diagramas acabam ficando confusos e difíceis de entender, foi ai que Simon Brown criou o C4 model, que é uma forma de desenhar arquiteturas de software de forma simples e objetiva.

Depois do manifesto ágil, a documentação acabou ficando um pouco de lado e muitas empresas começaram a ter dificuldades para comunicar a arquitetura de seus sistemas, dessa forma o C4 model veio para trazer simplicidade e objetividade nesse processo.

O que é o C4 model?

A ideia do C4 model é ser um modelo de documentação hierárquico, composto por 4 níveis de abstração, onde cada nível vai aumentando o detalhe do sistema, como se você estivesse dando um zoom em um mapa e conseguindo ver outras informações como ruas, casas, etc.

Os 4 níveis de diagramas

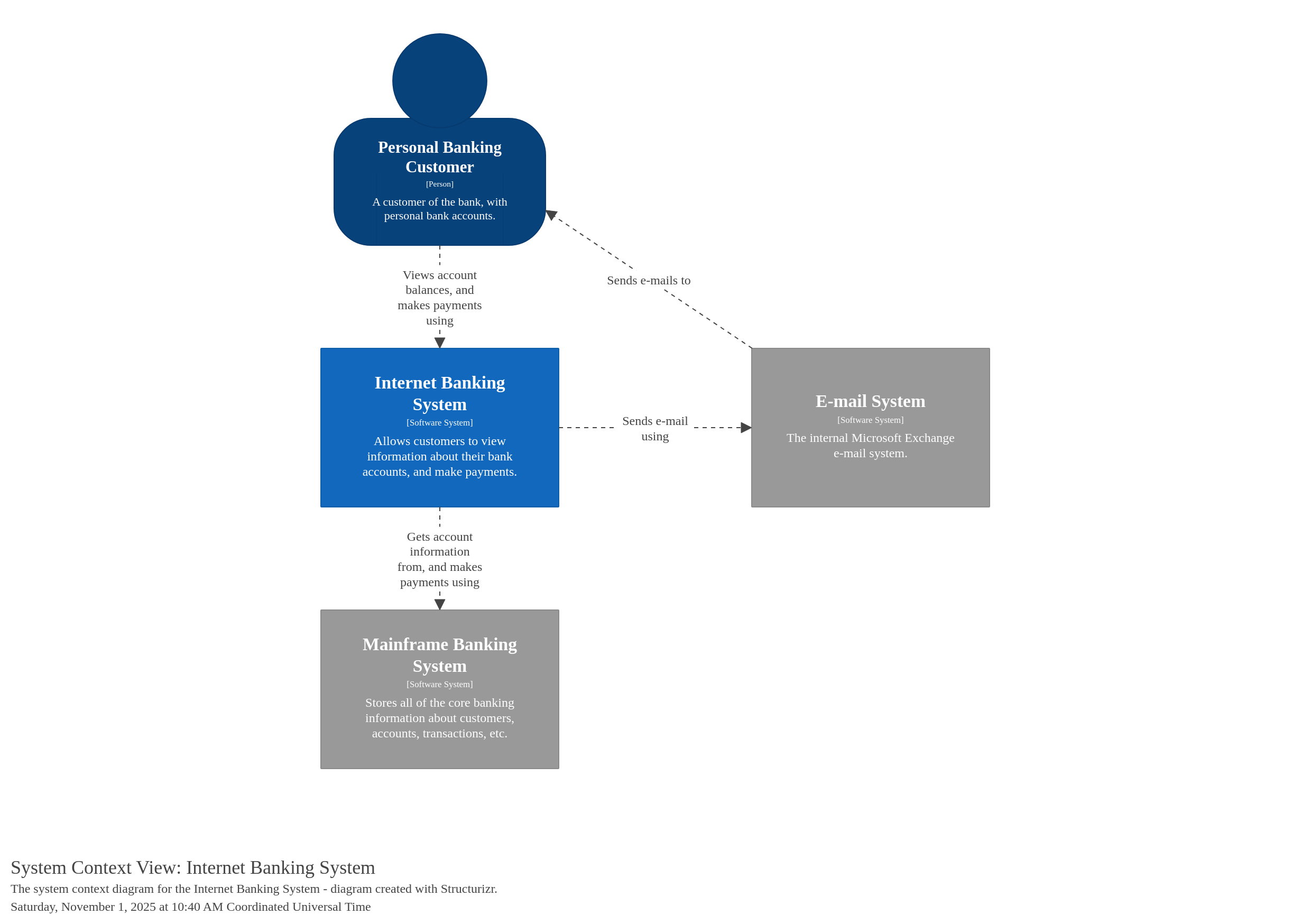

System Context Diagram: O diagrama de contexto é o nível mais alto de abstração, onde mostra o sistema como um todo e como ele se relaciona com outros sistemas. Aqui a gente vai focar em atores (como clientes ou admins) e sistemas externos, dando um panorama geral de como o sistema se relaciona com o mundo externo.

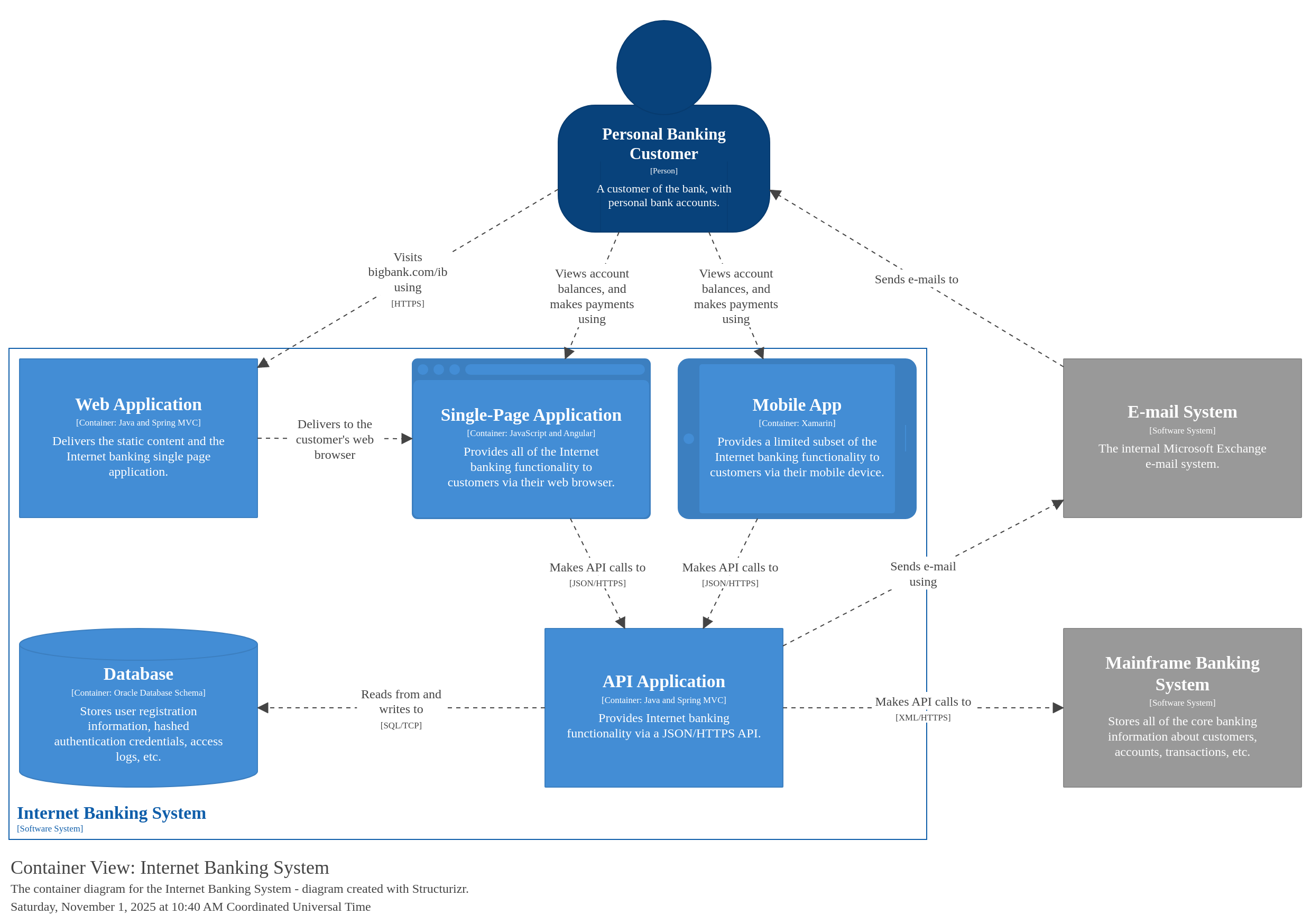

Container Diagram: O diagrama de contêiner é o nível de abstração que mostra os contêineres que compõem o sistema. Aqui é como se a gente desse um zoom e focado em contêineres do sistema, como uma API, uma função serverless, banco de dados, além de também trazer os atores e sistemas externos trazendo uma visão mais completa do funcionamento do sistema.

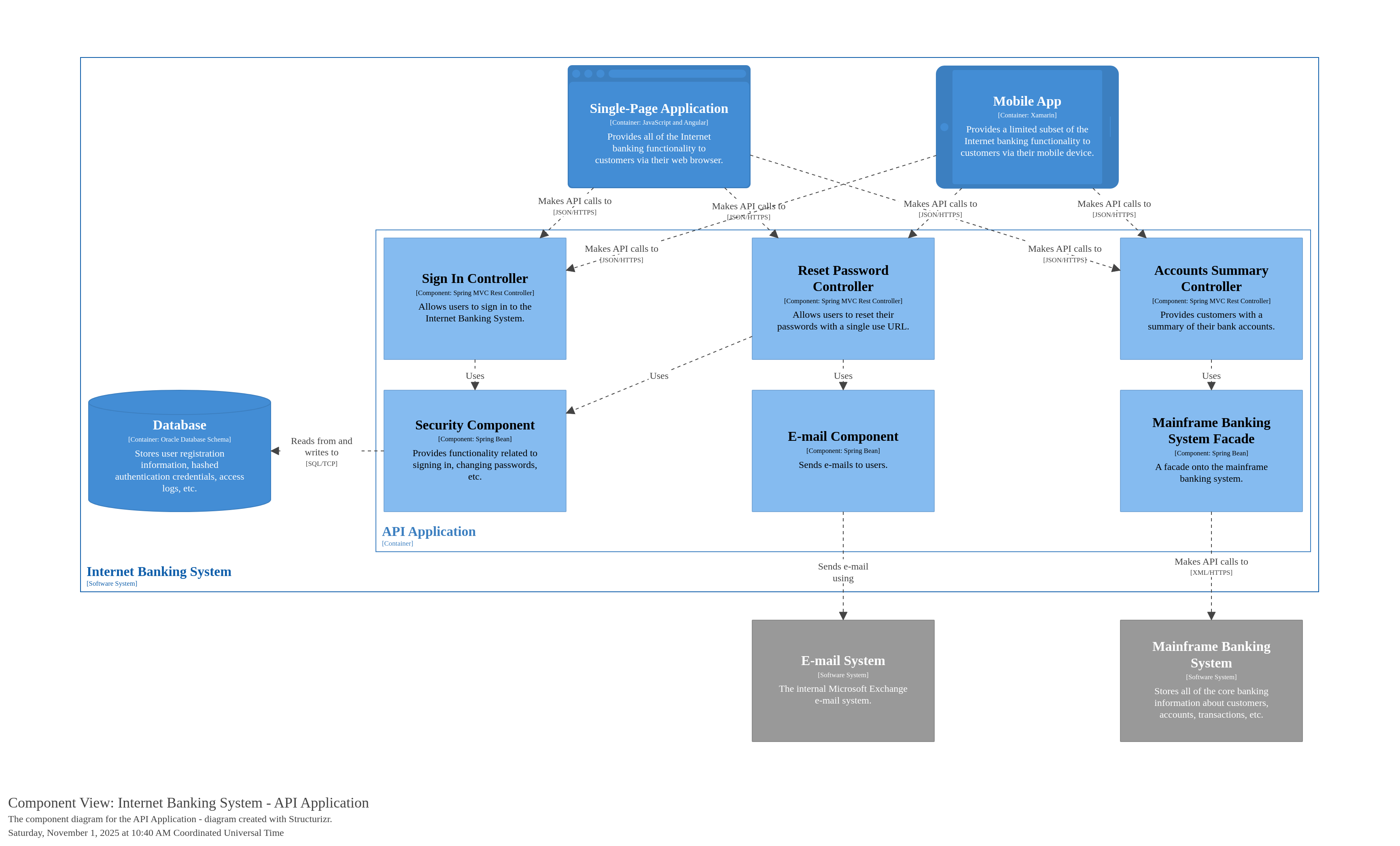

Component Diagram: O diagrama de componente é o nível de abstração que mostra os componentes que compõem os contêineres. Nesse nível a gente da um zoom mais centralizado no sistema e foca em componentes, como um controller, um service, libs que serão utilizadas, eliminando atores e focando apenas nas funcionalidades do sistema e como eles se comunicam entre si

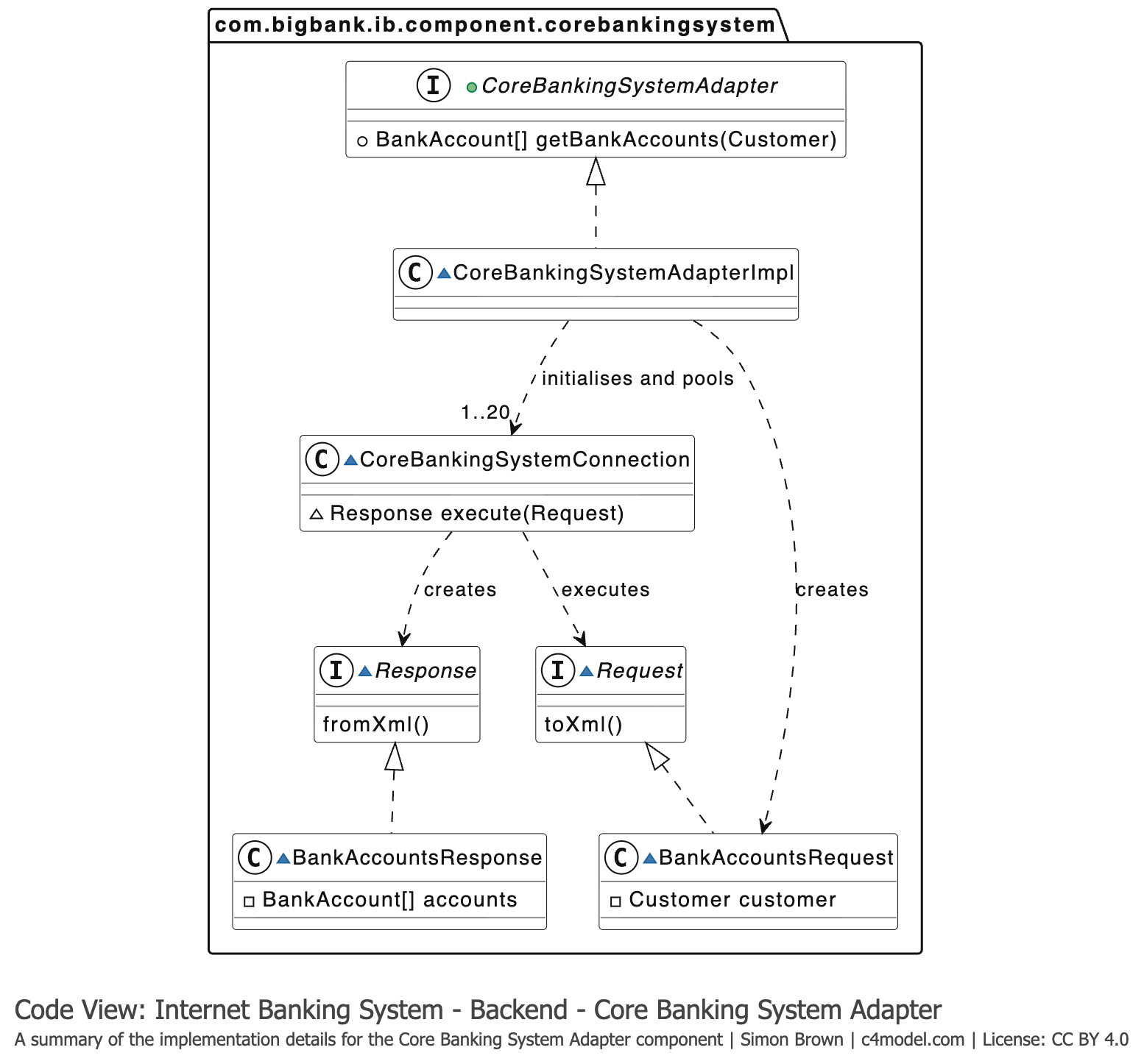

Code Diagram: O diagrama de código é o nível de abstração que mostra o código fonte dos componentes. Esse nível é um zoom profundo em como o sistema está estruturado hoje, focando em classes, interfaces, etc. Embora esse nível exista, ele geralmente não é utilizado pois o próprio código já serve de representação visual, além de existir formas mais eficientes de representar esse nível.

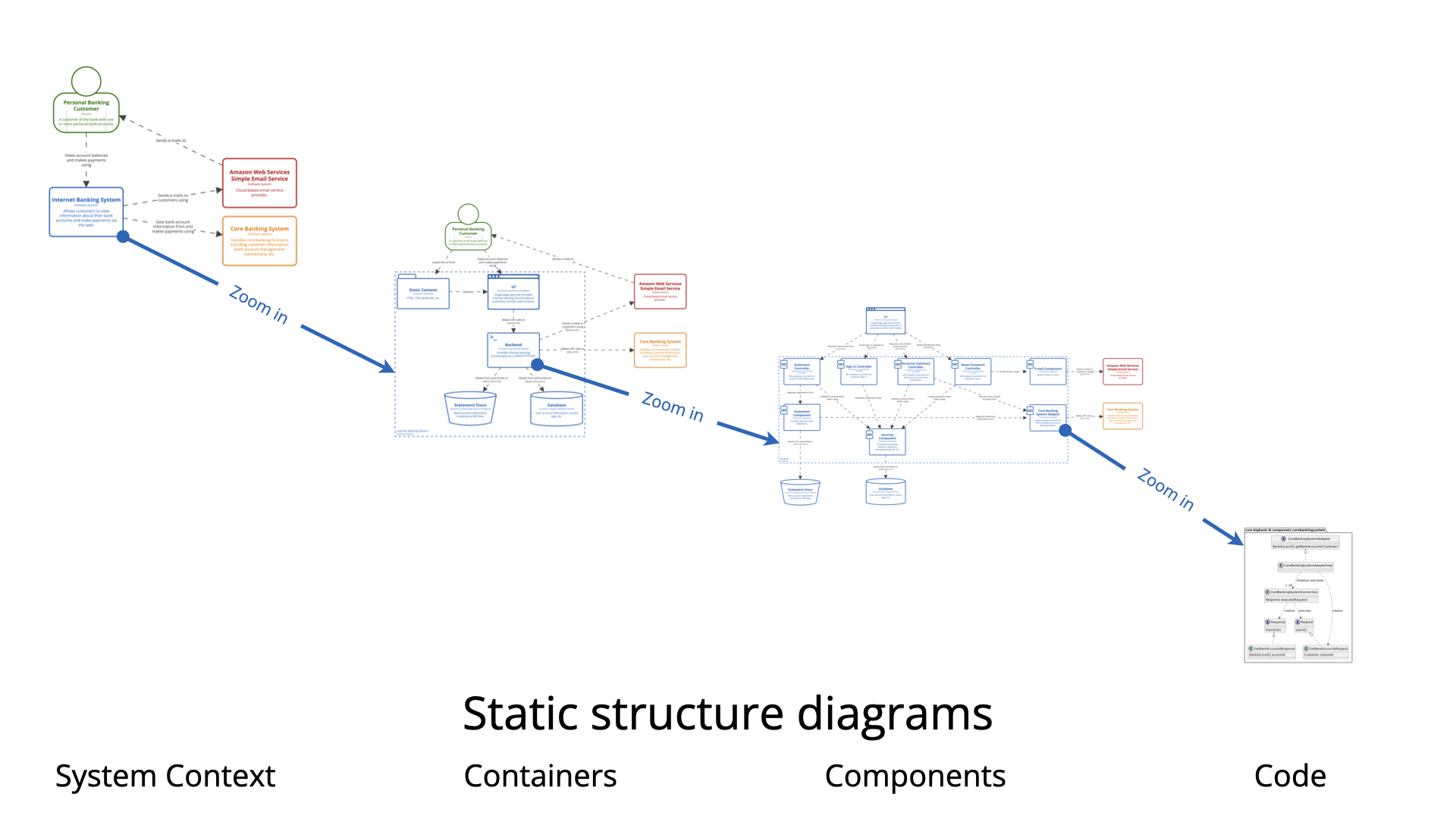

Assim a gente cria uma hierarquia de diagramas, onde cada nível vai aumentando o detalhe do sistema:

Modelos extras

Além dos 4 níveis de diagramas e das 4 abstrações, o C4 model também possui alguns modelos extras que podem ser utilizados para representar informações adicionais, como:

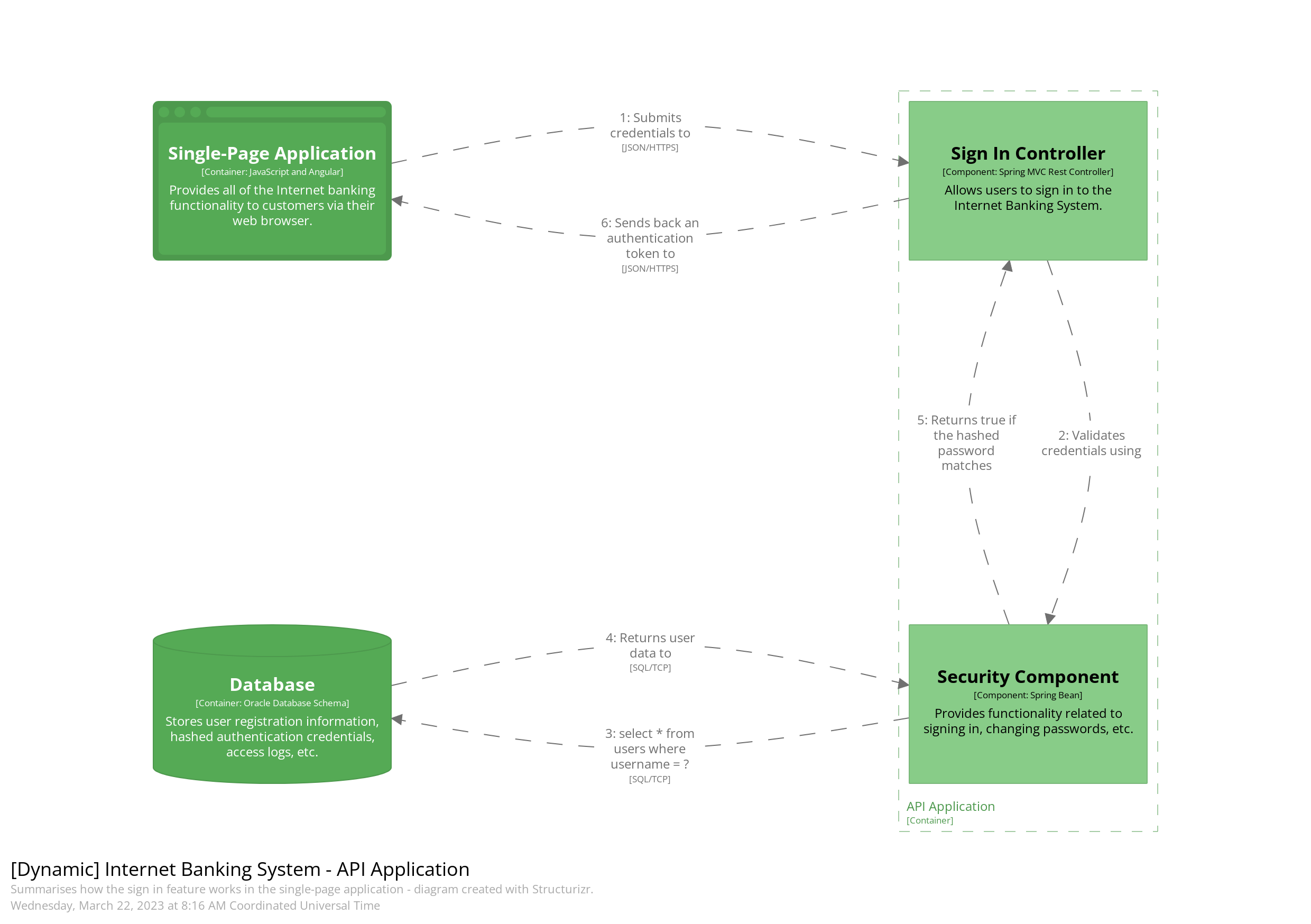

Dynamic Diagram: O C4 model não se propõe a representar os fluxos do sistema, mas se você precisar de representar a maneira que o software executa, você pode utilizar o diagrama dinâmico, que funciona como um diagrama de sequência.

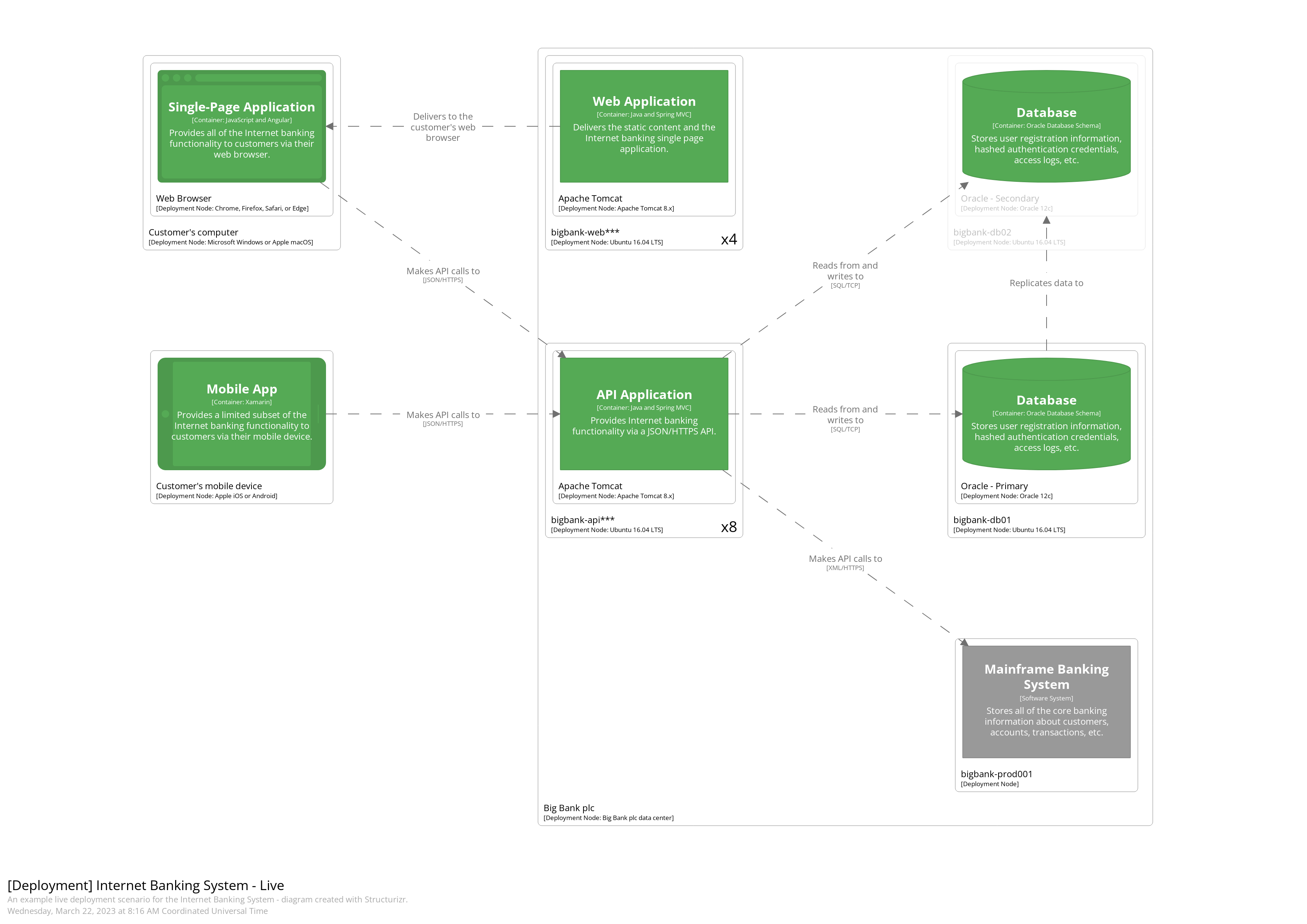

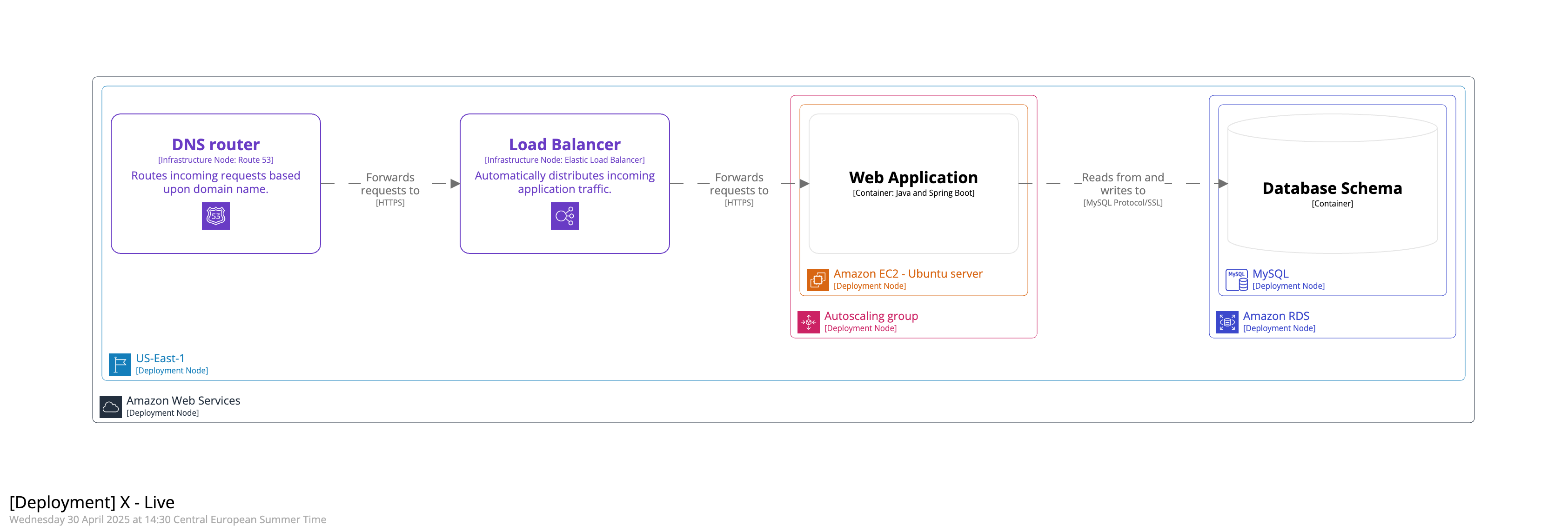

Deployment Diagram: É um diagrama que mostra como os contêineres são implantados em na infraestrutura do sistema, como por exemplo, se o sistema está rodando em um cluster kubernetes, se está rodando em um servidor EC2 na AWS, utilizando Apache ou Nginx, e por ai vai...

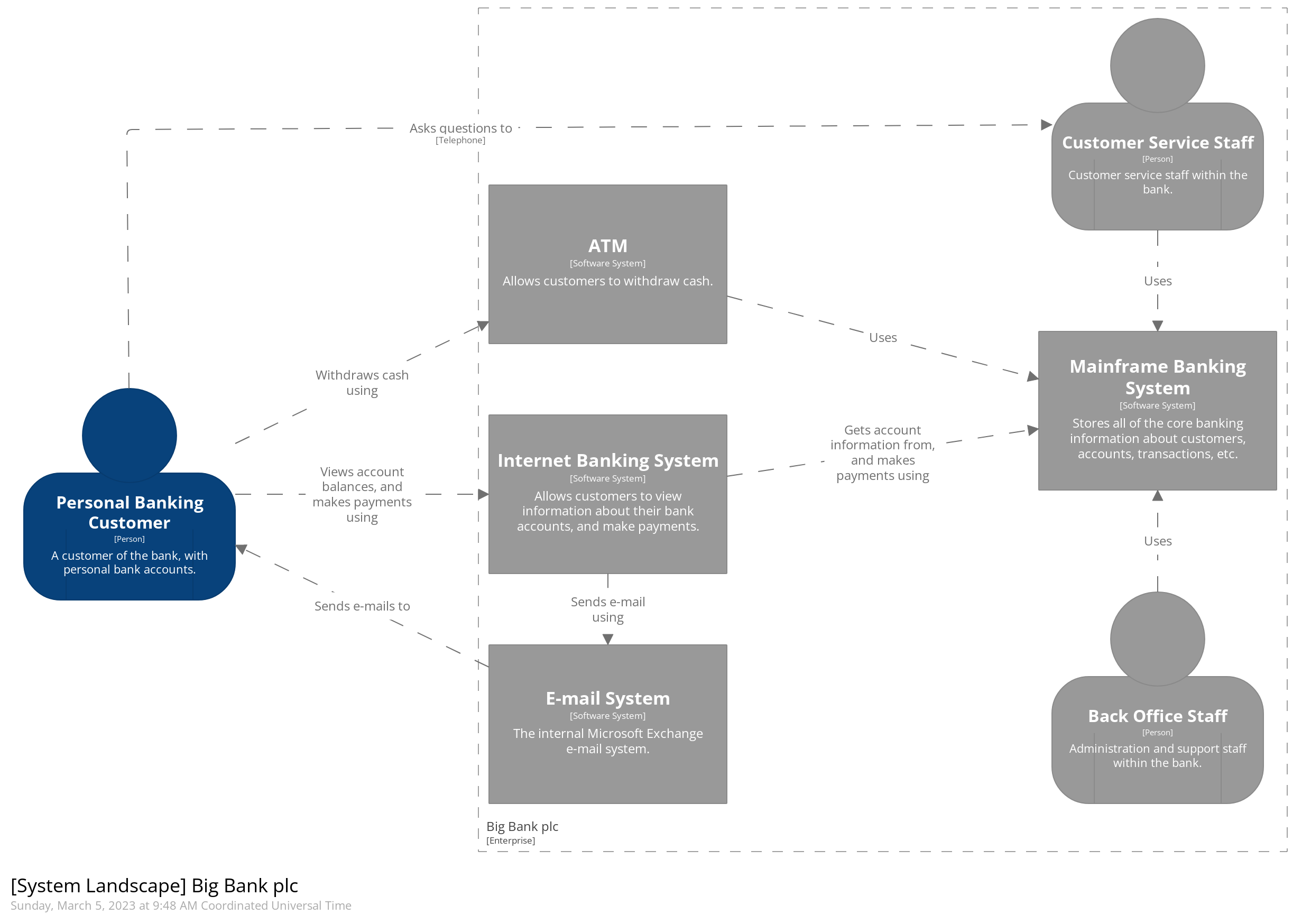

Landscape Diagram: Permite visualizar de forma mais ampla a estrutura de sistemas externos dentro da uma empresa, e a relação deles entre si. Ao exemplo podemos ter ERP (Enterprise Resource Planning), CRM (Customer Relationship Management), WMS (Warehouse Management System), e entender como eles se relacionam entre si.

Abstrações

Além dos 4 níveis de diagramas, o C4 model também possui 5 abstrações que são utilizadas para representar os elementos do sistema, são elas:

Person: Representa um ator do sistema, algo que vai funcionar como um gatilho para o sistema, como usuários executando funções ou até mesmo outros sistemas que irão se comunicar com a sua API.

Software System: Representa um sistema externo que se comunica com o sistema, como um sistema de pagamento ou um sistema de envio de e-mails.

Container: É uma abstração de algo que executa código ou armazena dados, como uma API, uma função serverless, um banco de dados, uma cron job, um script, etc.

Component: Agrupa funcionalidades do sistema, por exemplo se o projeto utiliza o padrão MVC, um controller seria um componente, um service seria outro componente, ou se o projeto utiliza o padrão de camadas, uma camada seria um componente.

Relationship: Representa a comunicação entre os elementos do sistema, como um usuário que faz uma requisição para uma API, ou uma API que faz uma requisição para um sistema externo.

Notações

O C4 se diz independente de notações, a ideia é focar nas abstrações e garantir que o time vai ter uma linguagem comum para descrever arquitetura de software. Então como ponto de partida, as pessoas (e o próprio c4model.com) tem utilizado bastante o modelo abaixo:

A ideia é entender que mais importante que notação é garantir que você está passando a mensagem corretamente e que o seu diagrama faça sentido e que seja auto-descritivo. Foque em títulos, legendas e descrições bem definidos, tome cuidado com abreviações pois podem causa confusão no seu público.

As relações entre os elementos devem ser representadas por setas, mas devem ter uma descrição para deixar claro o que está acontecendo, por exemplo, se um usuário está fazendo uma requisição para uma API, a seta deve ser descrita como "faz requisição para", além de também trazer o protocolo de comunicação como HTTP, gRPC, etc.

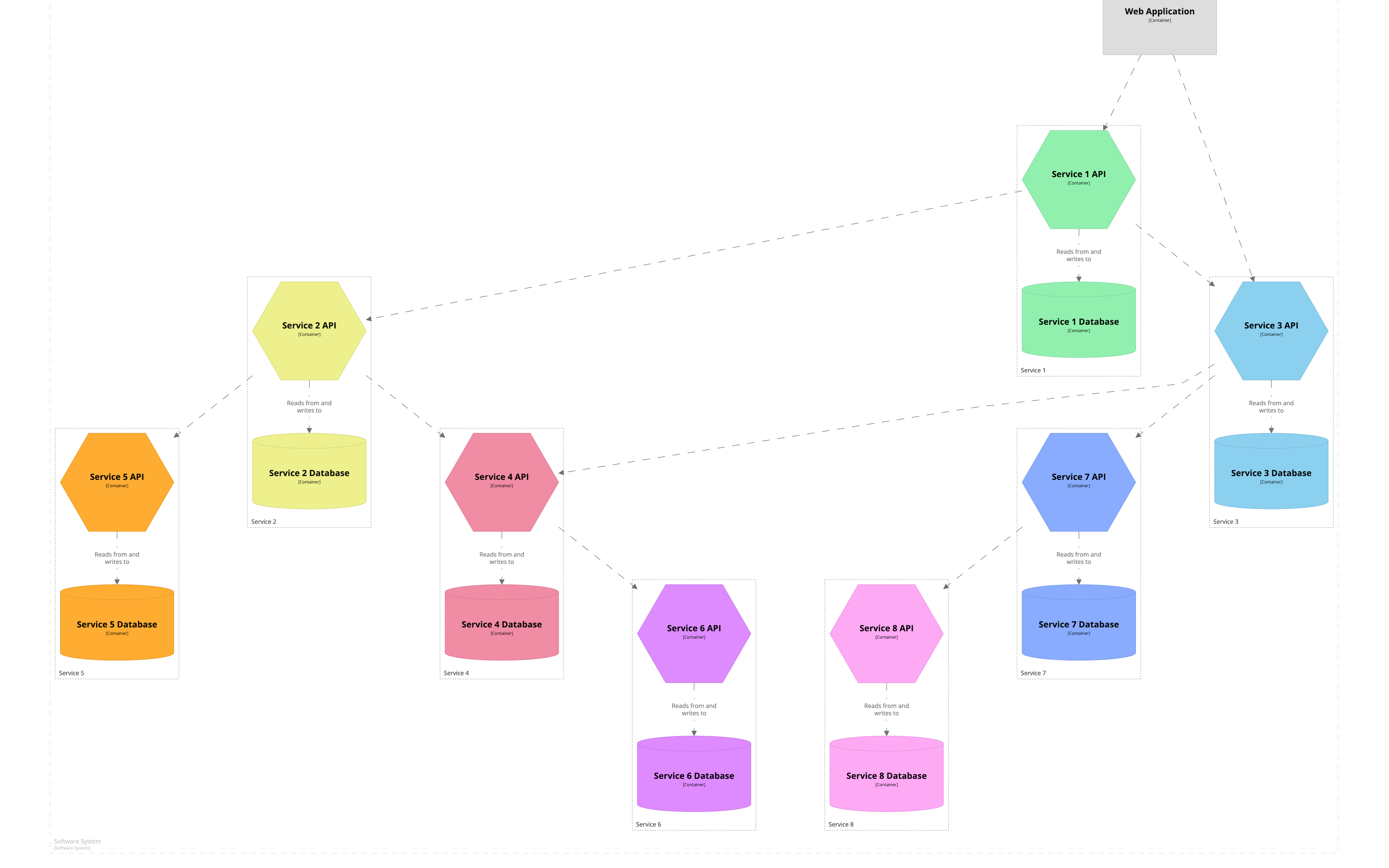

Você pode usar e abusar das cores nos seus diagramas (se isso estiver acordado entre seu time). Apesar dos tons de azul e cinza estarem presentes em boa parte das representações disponíveis na internet, o C4 não define cores, então você pode utilizar as cores que quiser desde que estejam bem descritas, como uma legenda de cores por exemplo.

Se ficar com dúvida se o seu diagram está bom, a site do C4 model disponibiliza um checklist para você validar o seu diagrama, você pode acessar ele aqui.

Como desenhar arquiteturas com C4 model?

Para desenhar arquiteturas com C4 model, de forma bem rápida podemos utilizar o famoso draw.io, que é gratuito e existe para todas plataformas, inclusive existe uma extensão - extra oficial - para o VSCode que permite você diagrame no próprio editor de texto.

Para habilitar o C4 model no draw.io, basta ir em "More Shapes" e escolher C4 na lista que irá abir.

Diagrams as code

Outra maneira de fazer diagramas C4 é utilizar ferramentas como o Structurizr ou o PlantUML que permitem que você faça o diagrama utilizando código.

Eu fiz um tutorial dos primeiros passos com o Structurizr, você pode acessar ele aqui. No post eu ensino a criação de diagramas nos 3 primeiros níveis do C4 model, da um confere lá!

Conclusão

O C4 model é uma forma simples e objetiva de desenhar arquiteturas de software, ele não é uma ferramenta, mas sim um modelo de documentação que pode ser utilizado para representar arquiteturas de software de forma simples e objetiva. Várias das grandes corporações ja adotaram o C4 como modelo definitivo de arquitetura interna, então é um bom momento para você aprender e mandar bem nas entrevistas. Até a próxima :)
